Разбор LG KF600 Shine

Опубликовано: 30.06.14 | Прочитано: 1014 раз

Все необходимые запчасти для ремонта LG KF600 Shine, а также инструменты для разбора телефонов Вы можете приобрести у нас в магазине.

Снимите заднюю крышку телефона, вытащите аккумулятор, сим-карту и карту памяти. Открутите 4 винта.

Проведите пластиковой картой между отсеком для аккумулятора и основной частью телефона, чтобы разделить телефон на 2 части, как показано ниже.

Обведённый коннектор необходимо отсоединить. Открутите обведённый винт.

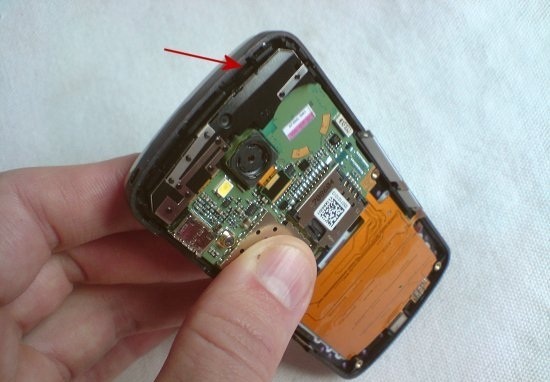

Потяните за плату, чтобы освободить её, начиная с места, указанного стрелкой. Сначала освободите антенну. Отсоедините динамик, который держится на двусторонней липкой ленте вместе с антенной. Они взаимосвязаны двумя проводами. Будьте аккуратны.

Ниже, справа в кружке, расположен динамик и 2 провода. 2 коннектора левее нужно отсоединить.

Освободите оранжевую клавиатуру от остальной части телефона. Обратите внимание, что кнопка с обеих сторон легко приклеена к телефону, аккуратно отклейте её.

Открутите 4 винта. Поднимите очередной слой телефона.

Открутите 4 винта. Отсоедините 2 резиновых/пластиковых ограничителя вверху телефона, чтобы открутить ещё 2 винта. Проведите пластиковой картой по периметру передней панели телефона, чтобы освободить её.

Отклейте зелёную наклейку, указанную стрелкой. Протяните шлейф через отверстие, как показано на картинке.

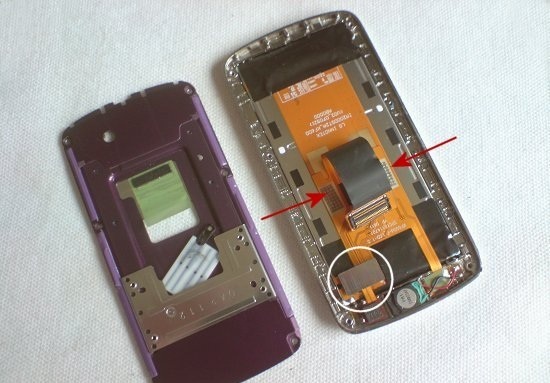

Отсоедините обведённый коннектор. Отклейте гибкий шлейф (указан двумя красными стрелками).

Проведите пластиковой картой под LCD-экраном, чтобы освободить его.

Не забывайте, что все необходимые запчасти для LG KF600 Shine Вы можете приобрести у нас в магазине.
